GIS-DEM圖資披覆高解析度航照圖

Q：為何要使用此方法？SketchUp的地形外掛不就可以做出航照圖地形嗎?

A：SketchUp的確是可以做出航照圖地形，但SketchUp有兩大限制，一、地形方面是擷取Google Earth圖資，台灣部分即為Aster GDEM V2版圖資，相對應目前內政部部國土測繪中心開放之20公尺網格數值地形模型資料其精細度有限；二、SketchUp貼圖像素限制：詳 SketchUp的叁兩事

SketchUp內定最大預覽貼圖像素:1024*1024pixel

OpenGL最大解析度:4096*4096pixel

建議物件擔區塊貼圖大小為600*600pixel/ quality 0/貼圖大小可降至36Kb/優化模型貼圖技巧

因此本次操作是解決SketchUp問題之方法

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

前期於GIS-DEM圖資下載與轉換成DWG/DXF 介紹利用Global mapper下載Aster GDEM V2版圖資，後續利用Autodesk Civil3D 產出DWG/DXF，在2017時台灣政府內政部發布開放全臺及澎湖地區的20公尺網格DTM ，是政府開放地理資訊之一大里程碑！

內政部部國土測繪中心的「經建版地形圖數值資料檔(比例尺為二萬五千分之一、五萬分之一及十萬分之一)」前經「105年行政院資料開放諮詢小組第2次會議」列為甲類資料，並經本部105年7月26日台內地字第1051306149號令修正發布「國土測繪成果資料收費標準」第2條附表附件2，開放資料供免費下載使用，授權條款採用行政院「政府資料開放授權條款－第1版」

釋出的圖檔包括二萬五千分之一經建版地形圖計262幅、五萬分之一經建版地形圖計80幅及十萬分之一經建版地形圖計7幅，共計349幅。不含等高線圖層，但是包含水系、道路、行政界線、鐵道、高壓線、建築區等圖層，及圖例、中文註記等向量圖層。

其中感謝部落客Rex Tsai 將DEM 座標系統二度分帶（TWD97，中央經線121度）將原始的 GeoTIFF / ASCII gridded XYZ raster datasets 一律轉成 WGS84，以方便再度後製使用。http://goo.gl/Wku11y

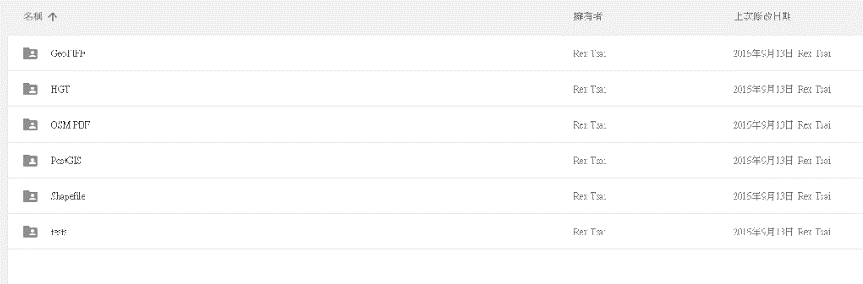

目前檔案可分類為以下幾類

GeoTIFF 與 LZW 壓縮版 GeoTIFF。可用於產生彩色暈渲圖、地形查詢等。
Shapefile – 分成 10公尺、20公尺、50公尺、250公尺間距的等高線向量圖。可用於 QGIS 或其他 GIS 軟體。
Postgres/PostGIS SQL – 分成 10公尺、20公尺、50公尺、250公尺間距的 MULTILINESTRING 等高線圖層。可以用 PostgreSQL/PostGIS 接上 QGIS 顯示，或是透過 mapnik/CartoCSS 等工具輸出成圖磚 (slippy map).
SRTM HGT – 由於 HGT 格式需求此為 downsampling 成 3601×3601 版本。可以放進手機，部份軟體支援直接畫出等高線或地形圖。由於是縮減取樣處理，不建議作為再產製原料。
OSM PBF – 10 公尺間距的等高線資料。可以用於合併 OSM 圖資，生成手機用的離線 Mapsforge 圖資或是 Garmin 版本地圖。
