教師宿舍整修工程

本案為協助工程技術顧問，繪製施工圖與雨遮棚架設計，由於男女教師宿舍建物老舊，3、40年的房子內電線與水管，都需要汰換，結構體牆面部分稍有滲水，屋頂平台缺乏曬衣空間以及屋頂防水層失效導致滲水，而廚房與廁所設計老舊，不符合現代需求，因此於105年度向教育部爭取補助，藉此改善宿舍環境。

由於建築物老舊，當年男宿舍設計圖面已找不到，女宿有圖紙設計圖，因此藉現況量測，後續以Autodesk Revit 繪製建築結構。Revit屬於BIM軟體，建築資訊模型(Building Information Modeling，BIM)應用在營建生命週期各階段裡，BIM字義上說明了「模型」與「資料庫」是兩大基礎(江英二, 李萬利, & 蘇瑞育, 2011) 。

BIM的階段整合(資料來源:台灣世曦CECI)

透過Revit單一模型可盡量減少施工圖面的修改錯誤，在過去AUTOCAD 2D時代，隨著設計越來越複雜且材料與細部多樣化，一個案子附上的建築、裝修、結構的平立剖圖從幾十張突破至上百張，圖檔分散且CAD檔案數量眾多，造成人員在作業上及圖檔管理上問題，另外版次及平立剖圖的同步更新亦常是需要解決的問題。3D化作業當中所有圖檔資訊都成為可視化，因此減少了我們過去在圖檔管理上產生誤判的問題(黃斌修, 黃斌書, & 蘇文麒, 2016) 。

$C:\Users\Jerry\AppData\Local\Microsoft\Windows\INetCache\Content.Word\002.jpg$

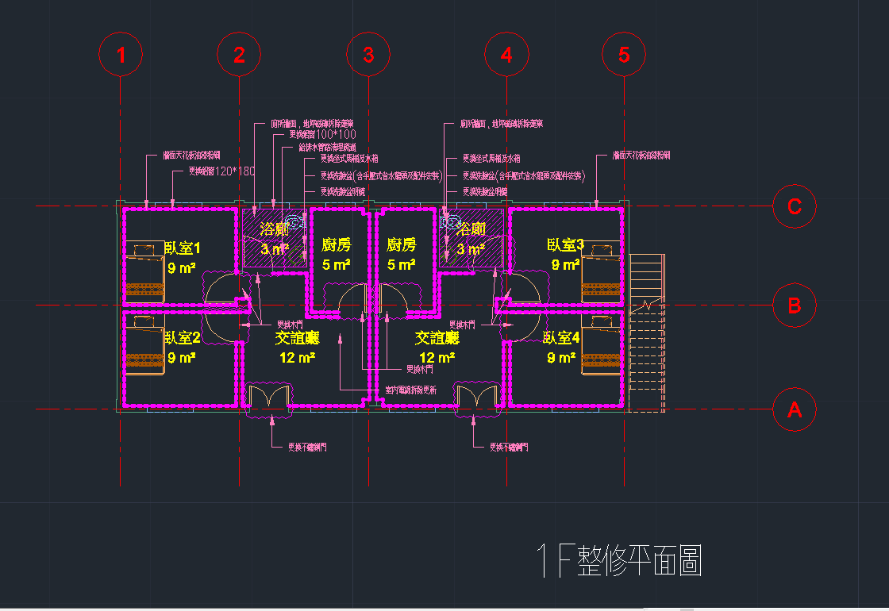

女宿設計圖面

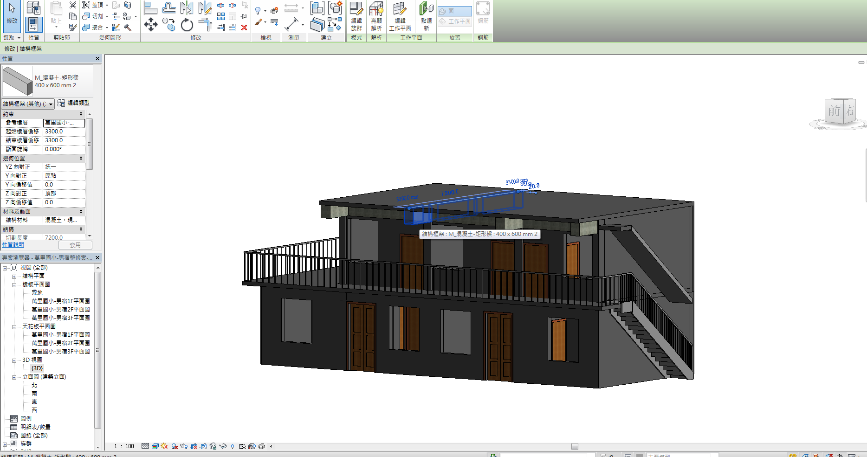

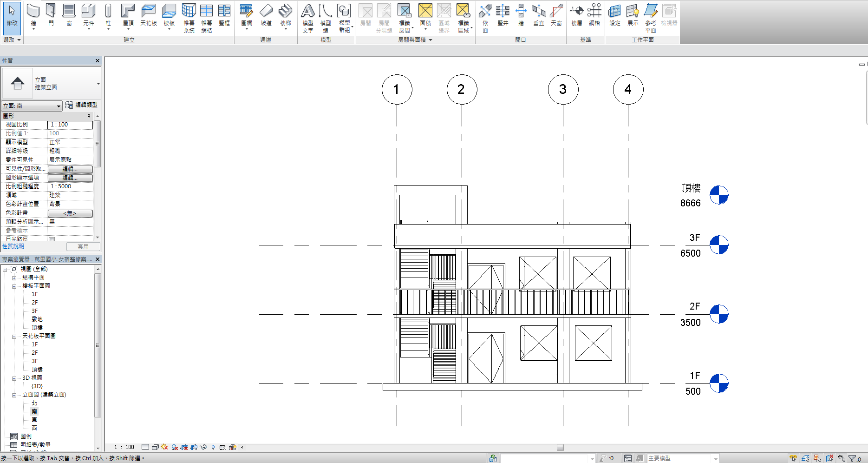

. 男宿Revit畫面

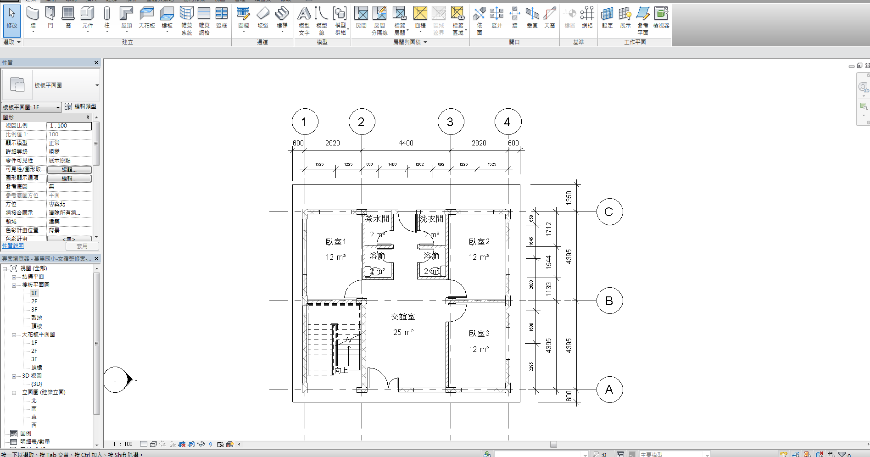

男宿CAD圖面

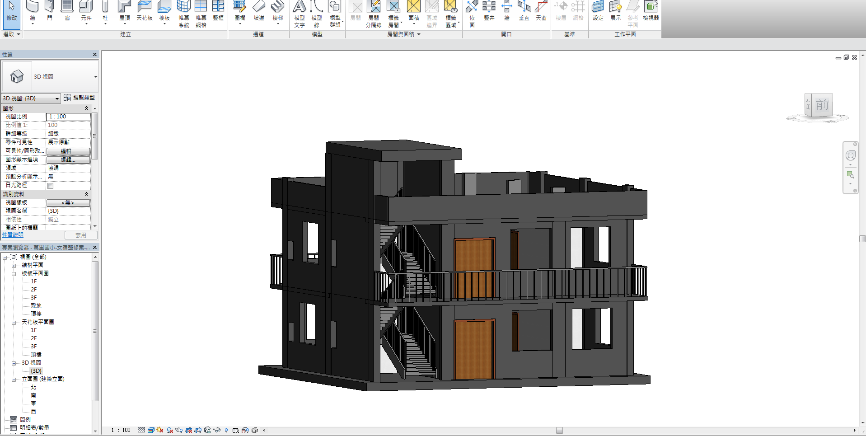

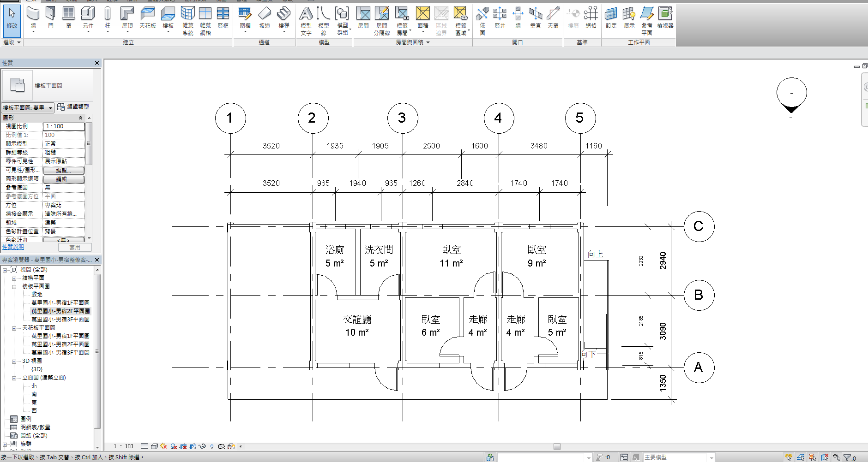

女宿Revit畫面

女宿CAD畫面

遮雨棚設計圖

$L:\門老闆-萬里國小男女宿舍整修案\萬里國小-女宿整修案-0415-2.jpg$

$L:\門老闆-萬里國小男女宿舍整修案\萬里國小-女宿整修案-0415-1.jpg$

遮雨棚示意圖

Revit有元件化的建模，對於未來藉由找尋物件、以及修改單一品類後模型自動跟隨修改，具有其便捷性，如能將繪製模型元件細緻度達LOD400以上，便能快速產生細部施工圖。

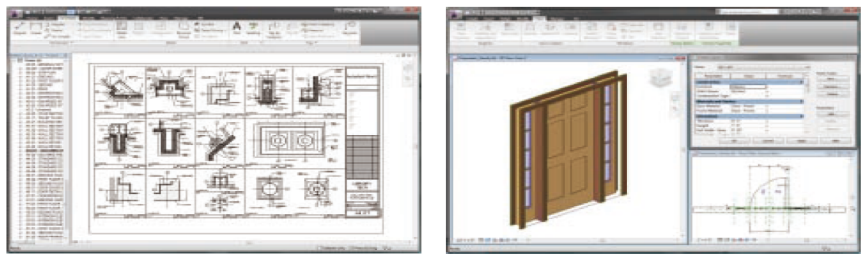

細部結構圖(資料來源:台灣世曦CECI)

AIA定義各階段模型細緻度之內容及參與專業領域資料來源(Level of Development Specification(BIM Forum,2013))

本案藉由以Revit快速建模後導入SketchUp做遮雨棚細部設計，其他地方以整修翻新處理，其萬里區靠海，因此海風強烈，維基百科WIKI：「本區三面環山、一面環海，東北濱太平洋，東南與基隆市接壤，西南與陽明山、汐止區毗連，西北與金山區為鄰。有瑪鋉溪、員潭溪穿過。海岸線全長11公里。總面積63.3728平方公里。氣象局在轄境內設置大坪觀測站，除年雨量全台居冠外，四季總降雨量以冬季居首之氣候亦絕無僅有。」因此風向對於遮雨棚與通風形式關係到能否曬乾衣物以及結構是否受風力影響，以及以當地特殊活動－降落傘，結合以上概念所設計。

$L:\門老闆-萬里國小男女宿舍整修案\0726\13646969_1397523156929496_1716482809_o.jpg$

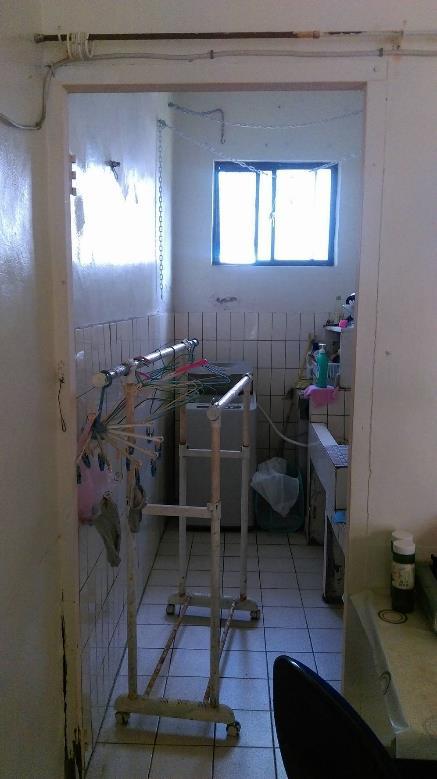

現況於室內曬衣.

$L:\門老闆-萬里國小男女宿舍整修案\0726\13835641_1397523126929499_911167515_o.jpg$

廚房機能不敷使用

$L:\門老闆-萬里國小男女宿舍整修案\0726\13839780_1397522763596202_1385976525_o.jpg$

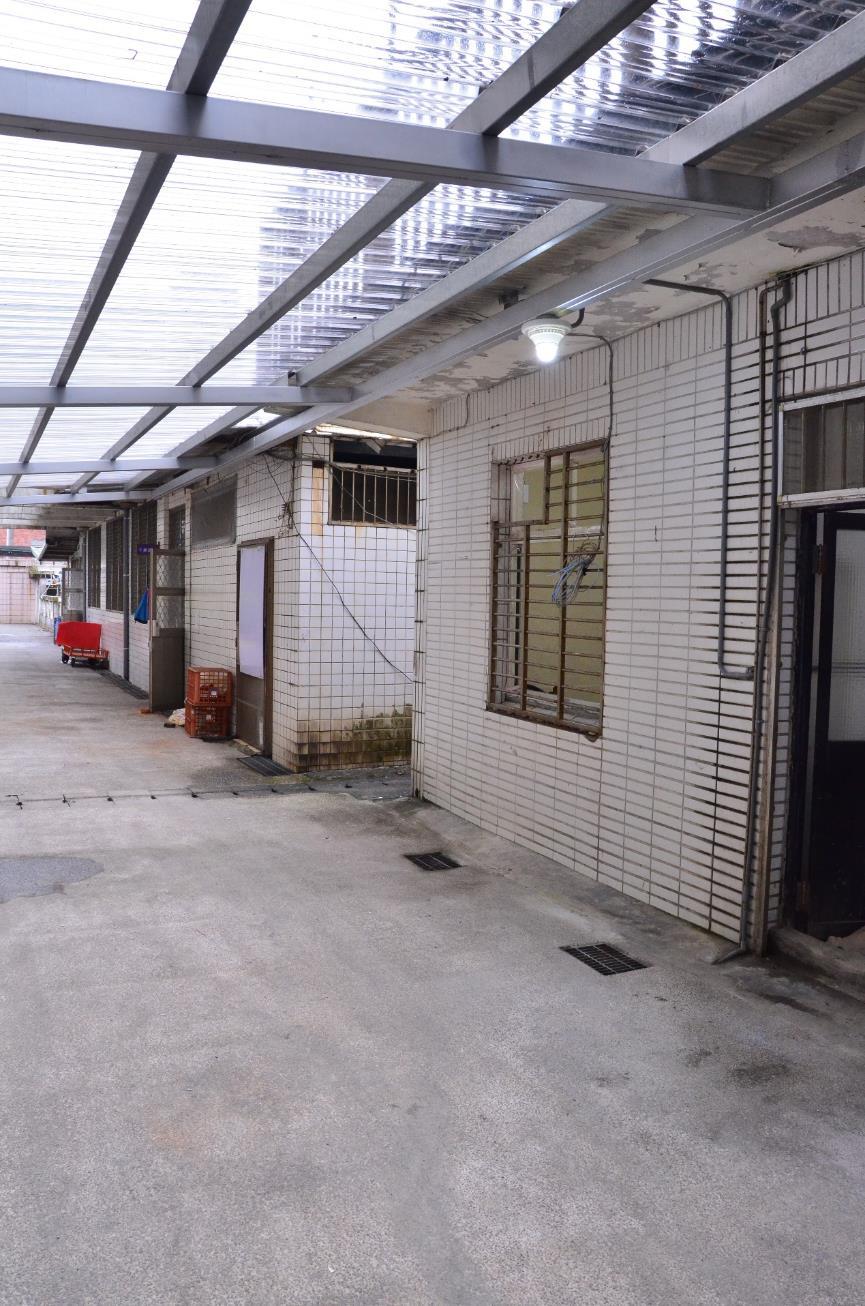

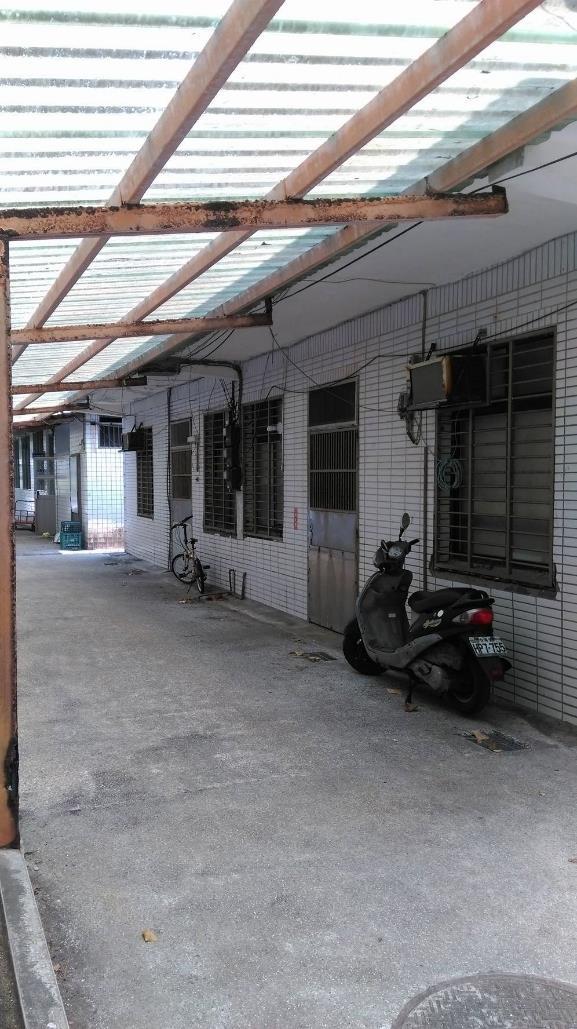

雨棚老舊生鏽

$C:\Users\Jerry\AppData\Local\Microsoft\Windows\INetCache\Content.Word\consept.jpg$

對於實務面上來說，造型之前更需要考慮建造經費、人力與物力限制、後續是否方便維護以及業主喜好，在於維護方面參考前人所研究之斜屋頂斜度之研究，在以往設計上都以三分水為設計斜率，斜度影響排水速度以及是否會受掉落落葉堵塞遮雨棚天溝問題，因此是本次設計特別考量重點。

$C:\Users\Jerry\AppData\Local\Microsoft\Windows\INetCache\Content.Word\14344192_703040563178511_3839583969494827235_n.jpg$

$L:\DCIM\100D5100\DSC_3418.JPG$

$L:\DCIM\100D5100\DSC_3375.JPG$

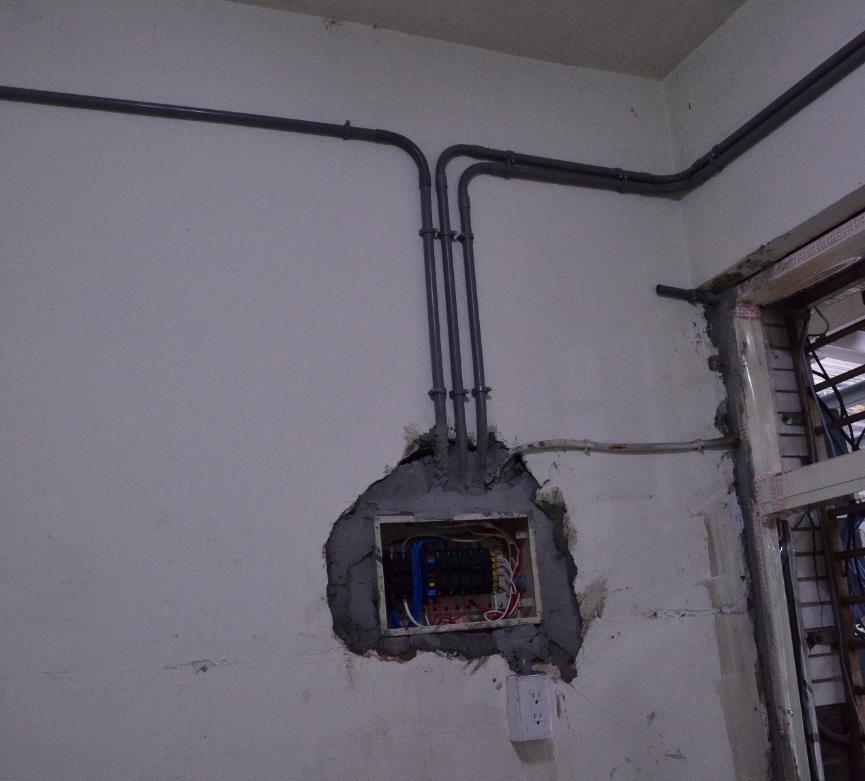

整修中--避免破壞牆內結構，因此採用明管配電

$L:\DCIM\100D5100\DSC_3368.JPG$

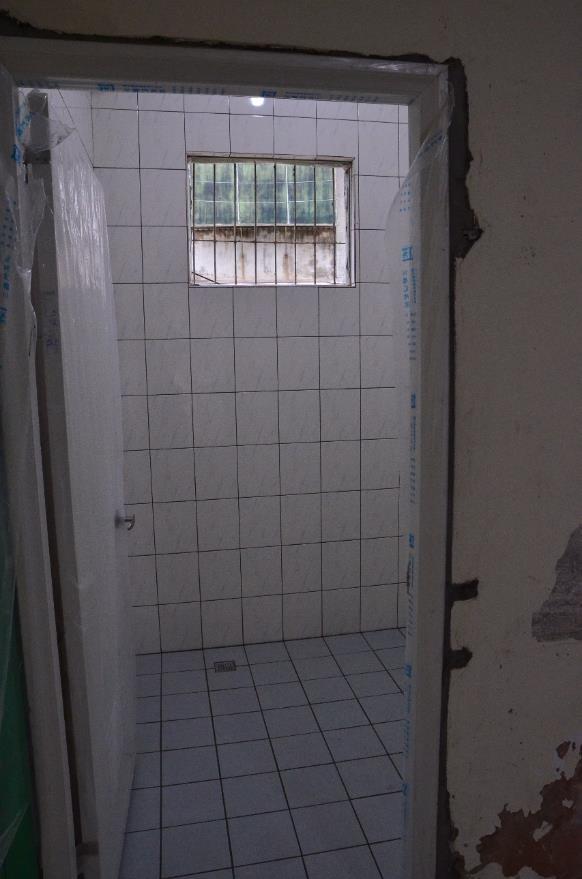

整修中--重新施做防水材與貼磚

康思敏, 楊濃代, 江碩濤, 張仕明 & 林逸樺 (2011)提及BIM縱向累積生命週期各階段所需要的工程資訊，減少資訊傳遞損失，並橫向整合每階段不同專業資訊，以3D環境視覺化討論，預先發現並解決問題，達到優質化設計的目的。

目前新北市政府已開始進行BIM模型審圖的操作模式－建築執照電腦輔助查核系統，政府將以電子文件歸檔的方式將各提送審照之建築物統整於以新北市為範圍的都市模型中，且可以利用BIM自行撰寫API或Script，以及類似於Rhino + Grasshopper 之於 Revit + dynamo相信不管是從規劃階段的GIS結合BIM至建築設計以及國內大型營造廠，未來甚至將BIM導入至小型營造廠與個人工作室之時已指日可待。

Revit + dynamo資料來源：(LandarchBIM, 2015)

參考文獻

LandarchBIM. (2015). Elk Mapping in Dynamo. from https://landarchbim.com/2015/12/01/elk-mapping-in-dynamo/

江英二, 李萬利, & 蘇瑞育. (2011). BIM於商旅大樓興建工程之施工應用實務與效益. 中華技術, 91, 80~91.

康思敏, 楊濃代, 江碩濤, 張仕明, & 林逸樺. (2011). BIM在高架車站設計之應用－以環狀線Y19車站為例. 捷運技術半年刊, 47, 39-46.

黃斌修, 黃斌書, & 蘇文麒. (2016). 傳統營造業於跨河曲橋施工導入BIM之探討現代營建, 436, 55-66.
