大武山地形模型

中央研究院人文社會科學研中心地理資訊科學研究中心在網路上分享了台灣山岳3D模型，為.stl檔案，可以直接導入3D列印切片軟體後列印，但並非所有模型部分都需要，因此幫朋友做了裁切和標字體。本次比較要注意的部分是在Rhino中網格模型與實體模型的轉換關係，以及最後本案會以玻璃雷射雕刻呈現，因此模型需以點雲或切片形式呈現較佳。

中央研究院人文社會科學研中心地理資訊科學研究中心台灣山岳3D模型

資料連接：http://gis.rchss.sinica.edu.tw/3dprinter/

http://glassmuseum.moc.gov.tw/pic/unit03/3-5/3-5-2-19.jpg

彰化鹿港玻璃館－玻璃雷射雕刻示意圖

http://pic.pimg.tw/applewen/1344700687-3818674405.jpg

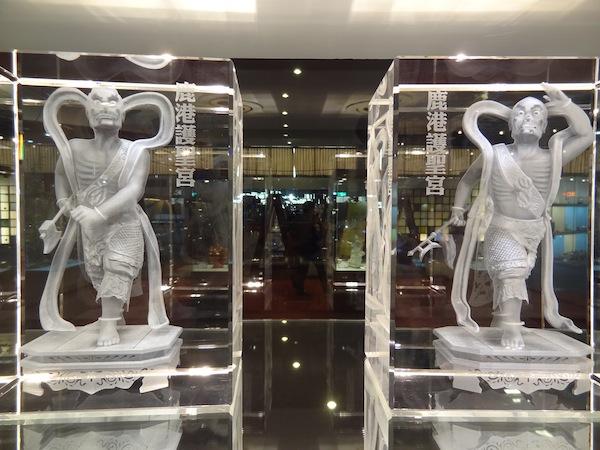

彰化鹿港玻璃館－千里眼、順風耳玻璃雷射雕刻作品

Rhino擁有與其他格式良好的相容性，能導入.stl檔。導入後可確認模型比例，確認後進行模型裁切，Rhino網格模型裁切可以透過布林運算

確定要剖切的範圍後即可運用網格布林運算差集，在這之前要先把實體轉換成網格，並以最少面轉換。

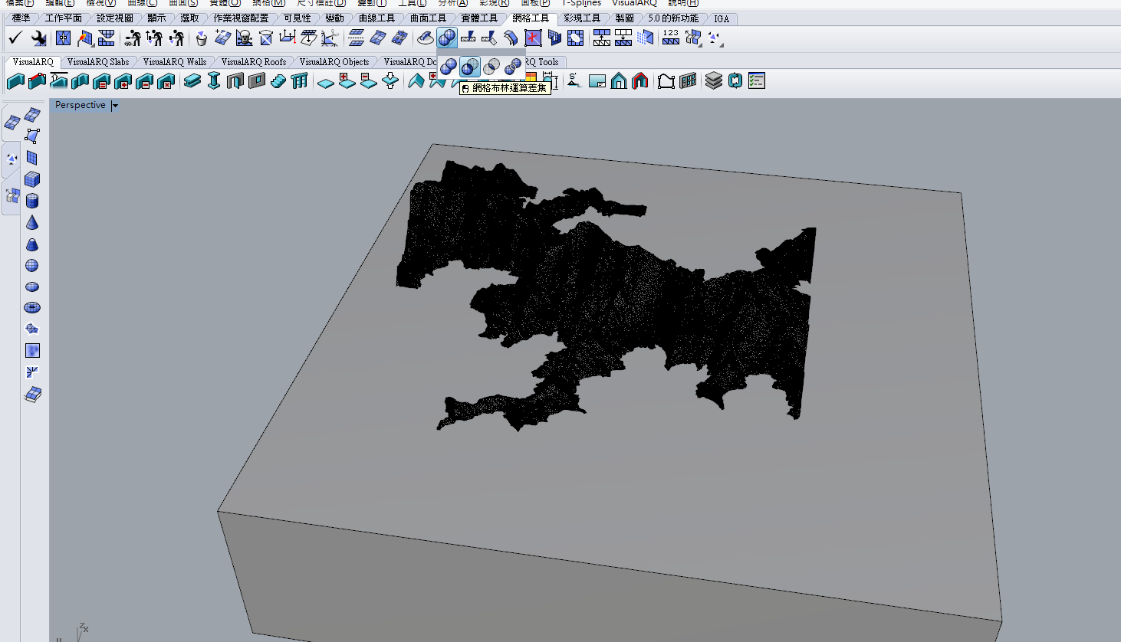

調整要裁切的位置

實體轉換成為網格

網格布林運算差集

切割後模型

切割後模型，以切片方式表現等高線，以類似下圖的方式表現

https://scontent-tpe1-1.xx.fbcdn.net/v/t34.0-12/17496019_120300002711041881_544265345_n.png?oh=e7bd1e0e09c3c26b760756389ddd4bf5&oe=58E72790

最後產出兩版本，為切片先後模型表現，並上材質

$Z:\全台DEM\Taimu\Taimu06.jpg$

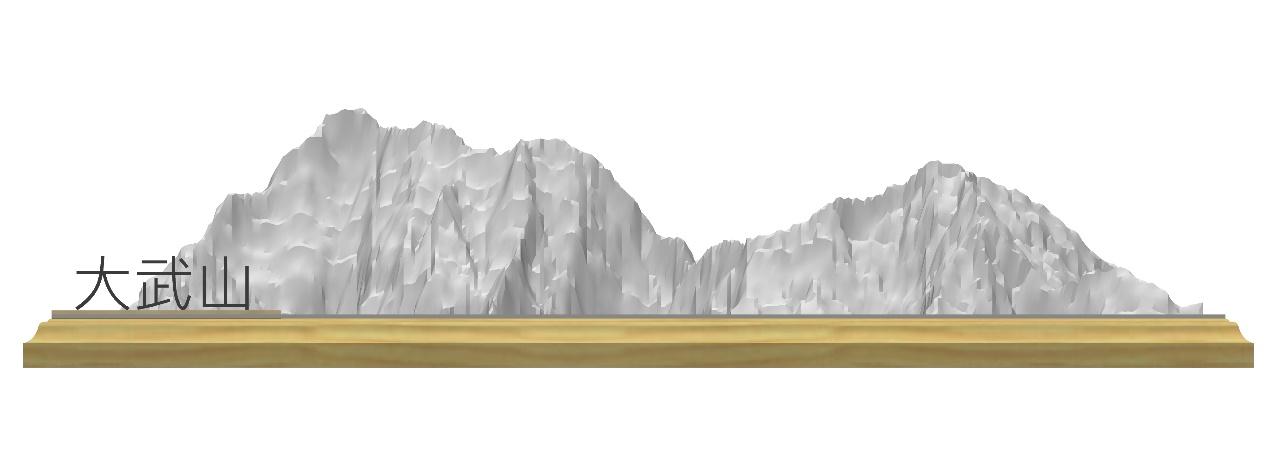

未上材質前模型

$Z:\全台DEM\Taimu\Taimu10.jpg$

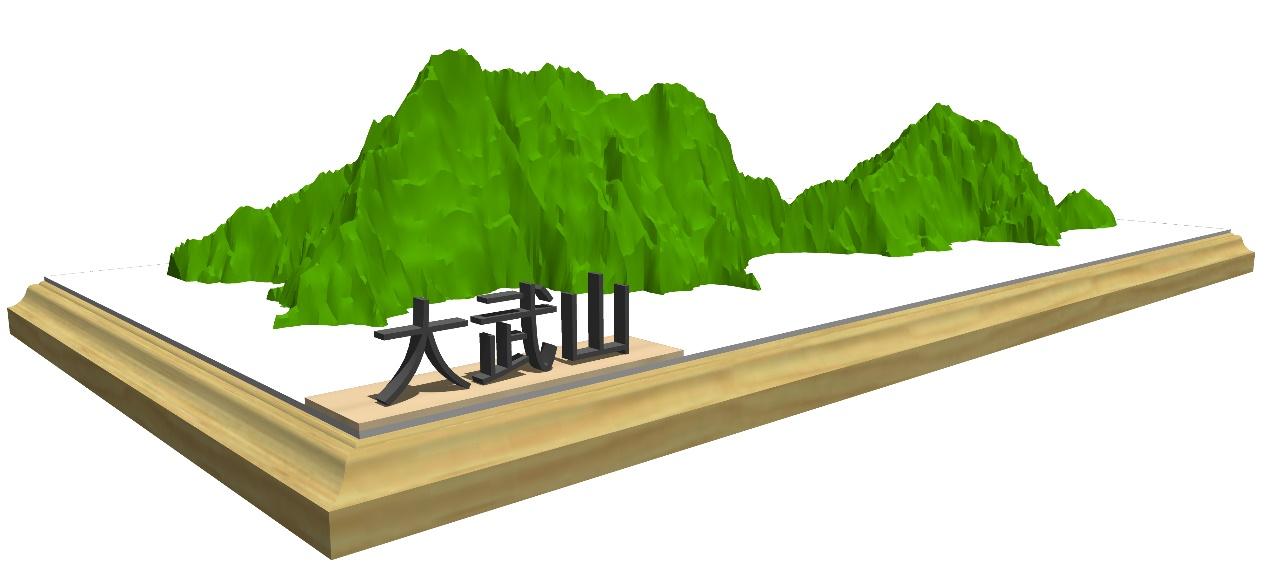

上材質後模型

$Z:\全台DEM\Taimu\Taimu11.jpg$

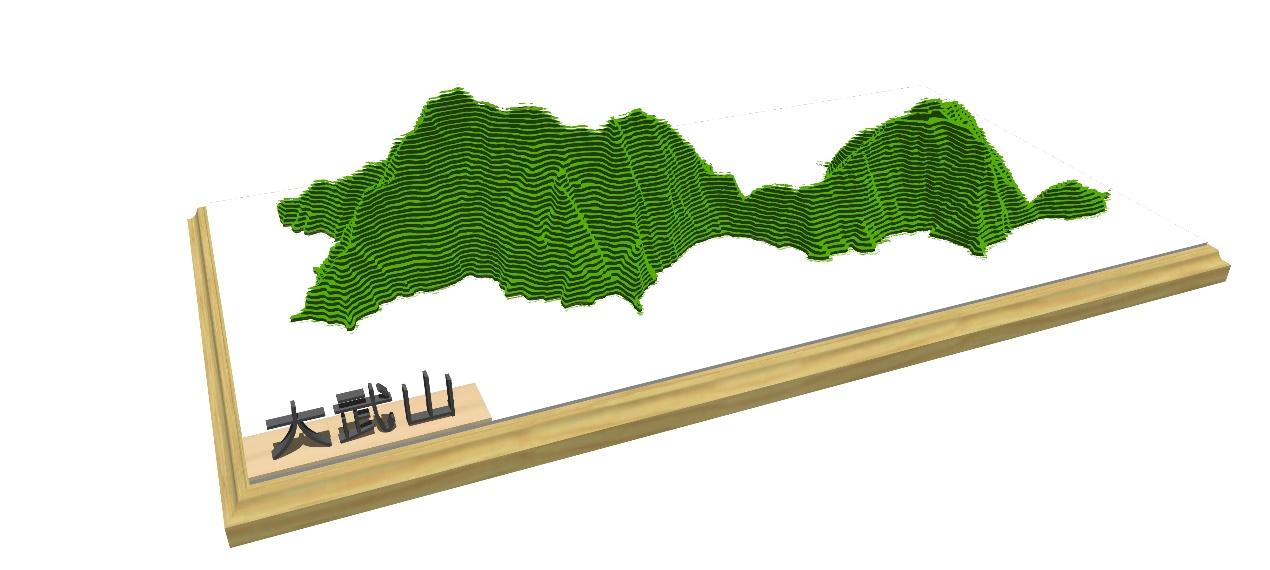

切片後模型
